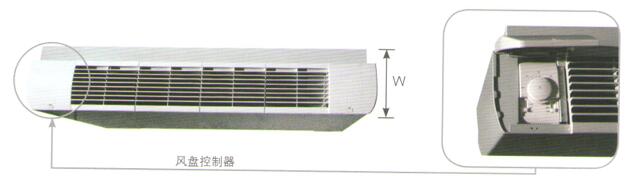

清华同方卧式明珠风机盘管 【点击图片进入可进行查看】




产品编号：ZXCP00071
产品名称： 清华同方卧式明珠风机盘管
产品型号： 常用多种系类
产品类别：清华同方风机盘管系列
产品特点：
价格提示：0
　


产品介绍：
型号 FP-34 FP-51 FP-68 FP-85 FP-102 FP-136 FP-170 FP-204 FP-238
风量（M3/h） 高速 340 510 680 850 1020 1360 1700 2040 2380
中速 299 449 598 748 898 1197 1496 1795 2094
低速 255 383 510 629 755 1006 1258 1510 1761
供冷量（W） 高速 1800 2700 3600 4500 5400 7200 9000 10800 12600
中速 1620 2349 3240 4095 4860 6624 8190 9936 11592
低速 1458 2106 2952 3735 4374 6120 7200 9180 10080
供热量（W） 高速 2700 4050 5400 6750 8100 10800 13500 16200 18900
中速 2484 3726 4968 5805 7047 9396 11745 14094 16443
低速 2214 3321 4428 4995 6075 8316 10125 12150 14175
风机 结构 双进风前向多翼离心通风机
数量 1 2 2 2 2 3 4 4 4
电机 电源 220V-50Hz
输入功率（W） 34 44 55 72 89 126 152 186 225
换热器 构造 铜管穿V型铝翅片
最大工作压力 1.6MPa
配管 进出水管 DN20
冷凝水管 DN20
水流量（kg/h） 310 464 619 774 929 1238 1548 1857 2167
水阻力（kpa） 26 24 27 20.6 33 32.3 23.5 35 49.2
噪声（dB(A） 35 38 40 42 44 45 47 49 51
质量（kg） 23.5 27 29 34 38.5 42 44 49.5 52



+

型号 FP-34 FP-51 FP-68 FP-85 FP-102 FP-136 FP-170 FP-204 FP-238
L 896 996 1094 1194 1294 1492 1791 1990 2190
W 220 220 220 220 220 220 220 220 220
H 650 650 650 650 650 650 650 650 650

注：表中数据为机组高速档运行数据，中低档时应乘以相应的修正系数。

注：表中数据为机组高速档运行数据，中低档时应乘以相应的修正系数。

注：表中数据为机组高速档运行数据，中低档时应乘以相应的修正系数。

注：表中数据为机组高速档运行数据，中低档时应乘以相应的修正系数。

注：表中数据为机组高速档运行数据，中低档时应乘以相应的修正系数。

注：表中数据为机组高速档运行数据，中低档时应乘以相应的修正系数。

注：表中数据为机组高速档运行数据，中低档时应乘以相应的修正系数。

注：表中数据为机组高速档运行数据，中低档时应乘以相应的修正系数。

注：表中数据为机组高速档运行数据，中低档时应乘以相应的修正系数。

注：表中数据为机组高速档运行数据，中低档时应乘以相应的修正系数。

　

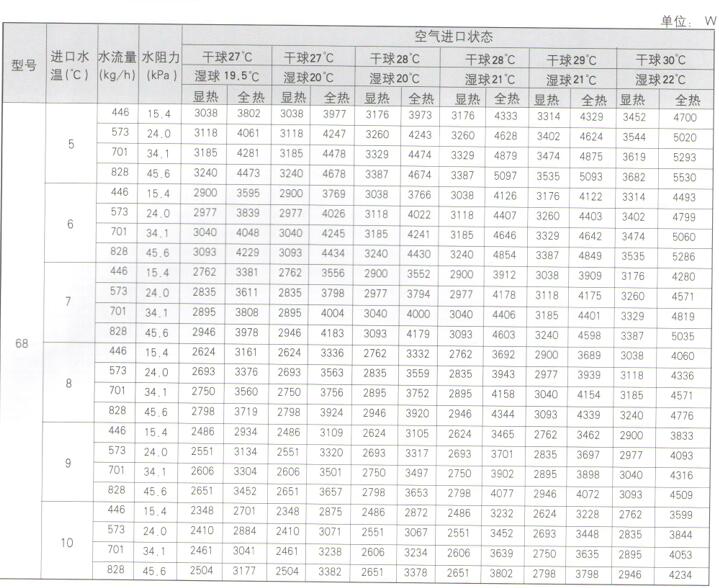

中低档制冷性能修正系数表

型号 34 51 68 85 102 136 170 204 238
中档 全热 0.9 0.87 0.9 0.91 0.9 0.92 0.91 0.92 0.92
显热 0.85 0.85 0.85 0.85 0.85 0.85 0.85 0.85 0.85
抵挡 全热 0.81 0.77 0.82 0.83 0.81 0.85 0.83 0.85 0.85
显热 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74 0.74

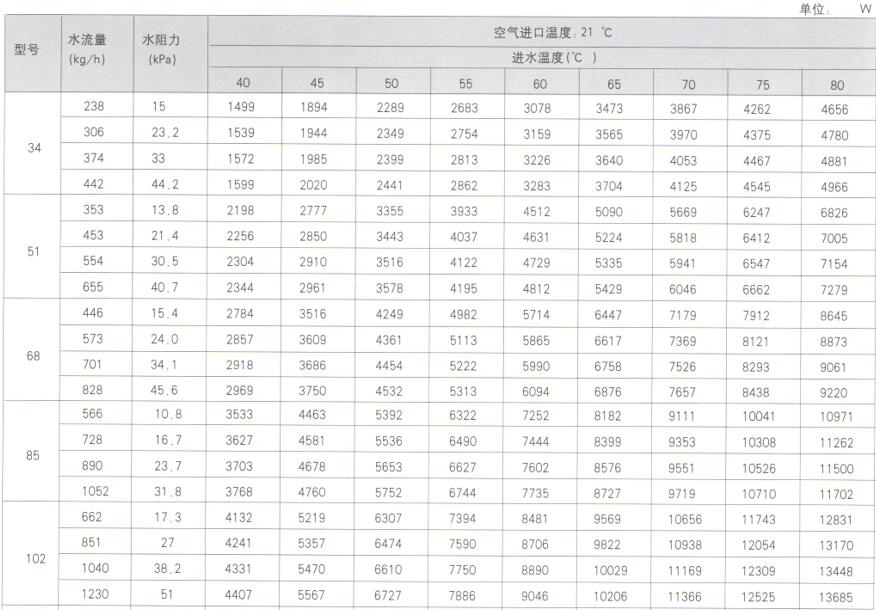

中低档制热性能修正系数表

型号 34 51 68 85 102 136 170 204 238
中档 0.85 0.78 0.86 0.86 0.87 0.87 0.87 0.87 0.87
抵挡 0.74 0.67 0.74 0.75 0.75 0.77 0.76 0.77 0.77

安装使用说明

1.机组进出水管与系统供回水管链接应采用挠性接头。在连接时，应同时卡住机组铜接头，再将系统水管拧紧，以免损坏机组换热器。

2.机组进出水管安装应加保温层，以免夏季使用时产生凝结水。

3.机组安装时应保持其相对的垂直河水平位置，以保持冷凝水盘排水畅通。

4.机组回水管接头上备有手动放气阀，运行前需将放气阀打开，待盘管及管路内空气徘净后在关闭放气阀。

5.机组壳体上备有接地螺母，供安装时与保护地线系统连接。

6.机组供热时，热水温度不得高于80℃，以防换热器管内结垢。

7.机组内换热器应定期吹扫，保持清洁，以保持其良好的传热性能。装过滤网的机组应经常清洗过滤网，以保持风道畅通。

8.严禁多台不同型号机组共用一个控制开关控制。

9.机组在系统调试的非正常使用期间或冬季长时间停用，应采取必要的防冻措施，以防换热器被冻坏。

　

　

　
